ARCHI - ESPACE
9. Toiture : pièce en mousse et par dessus pièce en plastique : moule pour thermoformage, et le plastic fond. Tuyères : thermoformées
8. Gonflable plein : de la mousse polyréthane rose et dure, poncé. Dessus gonflable : billes collées
10. Un des pied de la base près à être assemblée.
11. L'assemblage de la maquette se poursuit.

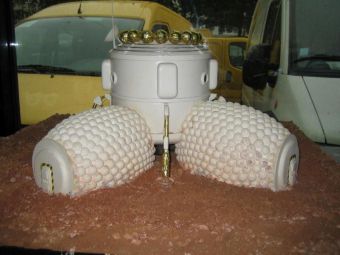

14. L'assemblage de la maquette est terminée.
13. La serre est aménagée. Les sacs de régolithe sont montés sur la toiture de l'habitat (avant d'être retirés).

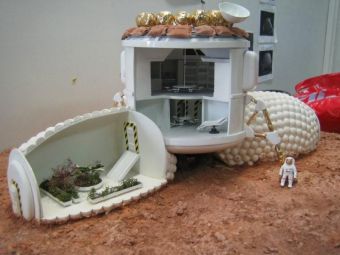

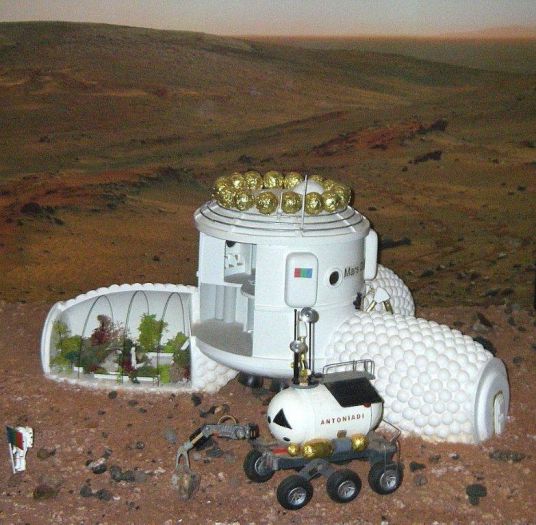

17. La maquette de la base martienne terminée et intégrée dans son environnement martien.

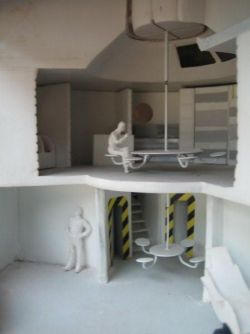

16. Pose de décalcomanies à l'intérieur de l'habitat..

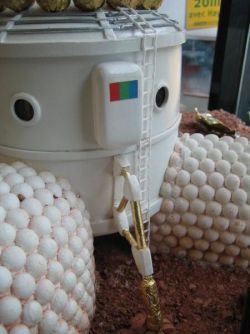

15. Dernière phase : travail de finition. Collage des différents décalcomanies sur la paroi extérieure de la base.
12. Les éléments gonflables sont intégrés à la partie "dure".
7. Gonflable ouvert : fibre de verre.
6. Pour les sacs de régolite : plastic très souple cadrié : dedans mousse.
4. Tube pvc pour le cylindre et plexiglas pour sol et les parois.
5.Idem.
3. Sol martien : mélange résine + terre séchée.
1. Pour le gonflable : utilisation de touches de clavier + de la Clay (terre chauffée qui devient malléable) : utilisé pour faire maquette automobile.
2. Pin de mousse pour faire demi-sphère.
La maquette prend pour référence le projet de base martienne Mars Direct 1. Elle sera réalisée à l'échelle 1:40ème à partir des plans fournis. La maquette comprendra :
- La base.
- 3 structures gonflables reliées à la base.
- 1 socle (80 cm x 80 cm) avec son sol martien.
- 1 ou 2 astronautes.
- 1 drapeau aux couleurs martiennes (rouge, vert, bleu) sur la paroi de la base et 1 planté sur le sol martien.
- 1 boîte pour transporter et protéger la maquette.

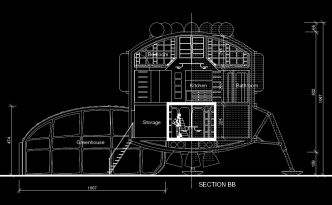

Pour la compréhension de la maquette, une coupe intérieure en « camembert » (voir plans) sera réalisée, permettant de voir l'intérieur de l'habitat.
Le logo du Strate Collège et de Planète Mars seront mis en évidence sur un côté du socle.
Les étapes vers la réalisation d'une maquette de base martienne

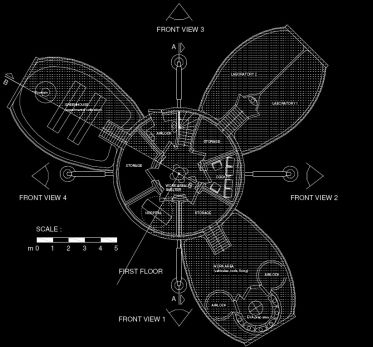

2. Un cahier des charges avec des plans
3. La fabrication
1. Un concept
